ТИП: EXM – ДВУХСЕКЦИОННАЯ ПЕТЛЯ ДЛЯ ПВХ

МАКСИМАЛЬНО ДОПУСТИМАЯ НАГРУЗКА: 120 кг
ИСПОЛЬЗОВАНИЕ НА ПРОТИВОПОЖАРНЫХ ДВЕРЯХ: нет
ДРУГИЕ ХАРАКТЕРИСТИКИ:

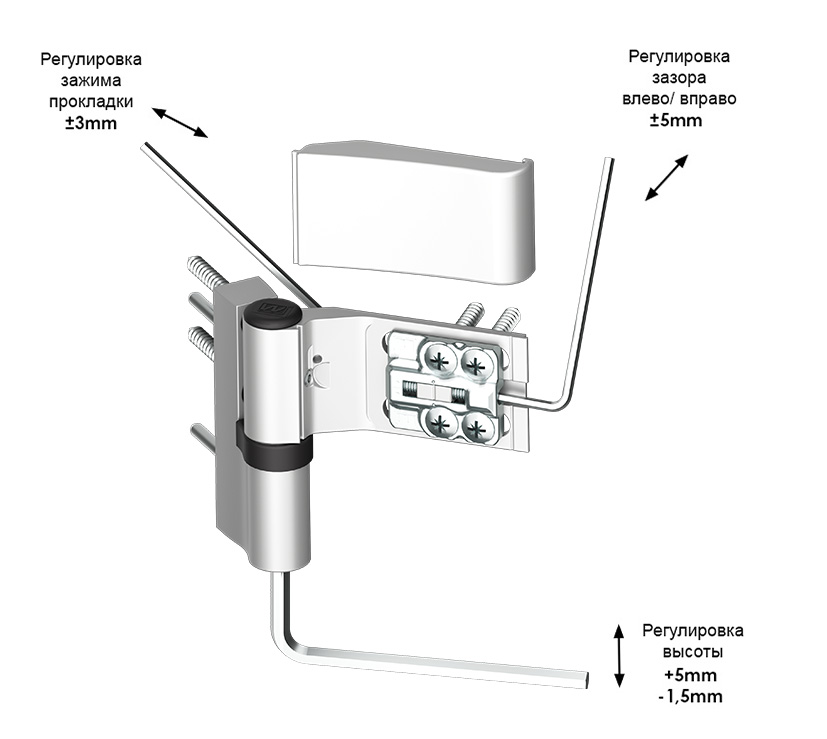

Независимая и плавная регулировка в 3 направлениях

Быстрая и простая установка

Сертифицированный продукт

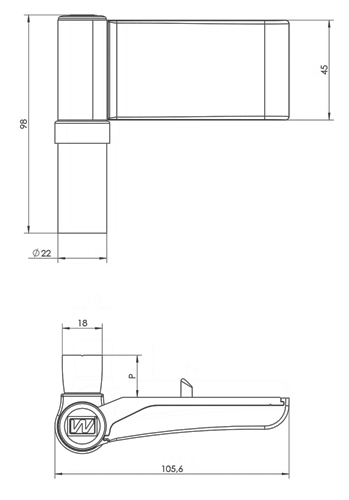

P – значение фальца в нулевом положении петли:
Фальцы 20 мм, 22 мм и 24 мм выполнены с использованием пластиковой дистанционной шайбы.

EXM 17.. – 17 мм (регулируемый диапазон: 14 – 20 мм)
EXM 19.. – 19 мм (регулируемый диапазон: 16 – 22 мм)
EXM 21.. – 21 мм (регулируемый диапазон: 18 – 24 мм)

Разметка отверстий для сверления:

Сверление Ø5 через стальную арматуру

Сверление Ø5 на глубину 10 мм (обычно только через материал арматуры)

X Расстояние для сверления определяется индивидуально для каждой системы, чтобы сверление проходило через полностью армированную зону, а не, например, через стенку арматуры или за ней. Это значение также используется для позиционирования ручного шаблона сверления в профилях на соответствующем расстоянии.
